Transformatory prądu ochronne (CTS) są niezbędnymi komponentami w elektrycznych systemach zasilania, zapewniając dokładne funkcje pomiaru prądu i ochrony. Jako wiodący dostawca prądowych transformatorów ochronnych, cieszę się, że mogę podzielić się z Tobą głównymi zastosowaniami tych urządzeń i sposobem, w jaki przyczyniają się one do bezpieczeństwa i niezawodności systemów elektrycznych.
Ochrona systemu zasilania
Jednym z podstawowych zastosowań prądu prądu ochronnego jest ochrona systemu zasilania. W systemach elektroenergetycznych mogą wystąpić usterki takie jak krótkie obwody z różnych powodów, w tym awarii sprzętu, uderzeń błyskawicy lub błędu ludzkiego. Uskory te mogą powodować nadmierny przepływ prądu, który może uszkodzić sprzęt elektryczny i zakłócać zasilanie.

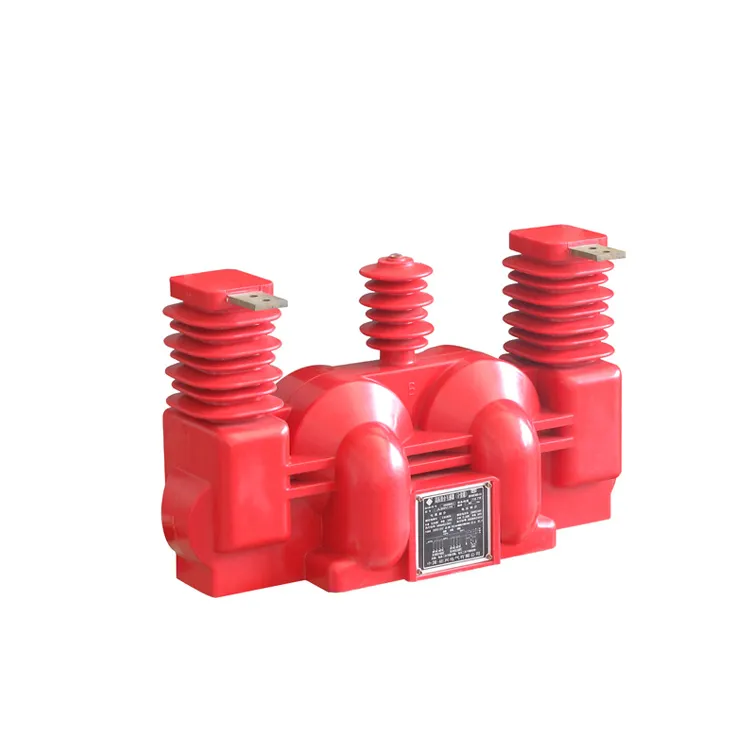

Transformatory prądu ochronne są używane do pomiaru prądu przepływającego przez obwody elektryczne. Zmniejszają wysokie poziomy prądu w obwodzie pierwotnym do niższego, łatwiejszego do zarządzania poziomem w obwodzie wtórnym. Ten prąd w dół jest następnie wykorzystywany przez przekaźniki ochronne. Przekaźniki te są zaprojektowane w celu wykrywania nieprawidłowych warunków prądowych, takich jak ponad - prąd, poniżej - prąd lub nierównowaga fazowa. Po wykryciu usterki przekaźnik ochronny wysyła sygnał do wyłącznika, który następnie potyka i izoluje wadliwy odcinek układu zasilania. Na przykład w dużej elektrowni przemysłowej transformatory prądu ochronne instalowane w rozdzielnicy wysokiego napięcia stale monitorują prąd. Jeśli krótki obwód wystąpi w jednym z generatorów lub linii przesyłowych, CTS wykryje nieprawidłowy wzrost prądu i uruchamia przekaźniki ochronne w celu odcięcia mocy, zapobiegając dalszemu uszkodzeniu sprzętu. Możesz dowiedzieć się więcej o naszej wysokiej wydajnościOchronny transformator prąduna naszej stronie internetowej.
Pomiar i fakturowanie
Innym ważnym zastosowaniem prądu ochronnego transformatorów jest pomiar i fakturowanie. Narzędzia muszą dokładnie zmierzyć ilość energii elektrycznej zużywanej przez swoich klientów do celów rozliczeniowych. CTS są używane w połączeniu z miernikami energii do pomiaru prądu przepływającego przez usługę elektryczną klienta.
Prąd transformator ustępuje wysokim prądem przepływu w głównym obwodzie elektrycznym do poziomu, który można dokładnie zmierzyć za pomocą miernika energii. Pozwala to na precyzyjny pomiar zużycia energii elektrycznej, niezależnie od tego, czy jest ono w warunkach mieszkalnych, komercyjnych czy przemysłowych. Na przykład w budynku komercyjnym wielokrotne transformatory prądu ochronnego jest instalowane w różnych punktach systemu dystrybucji elektrycznej w celu pomiaru bieżącego zużycia różnych sekcji budynku, takich jak oświetlenie, HVAC i sprzęt biurowy. Mierniki energii wykorzystują następnie bieżące dane z CTS do obliczenia całkowitego zużycia energii, a użyteczność może odpowiednio rozliczać klienta. NaszPrądowy system zasilania 300 5Ajest doskonałym wyborem do pomiaru zastosowań, zapewniających wysoką dokładność i niezawodność.
Monitorowanie obciążenia
Monitorowanie obciążenia ma kluczowe znaczenie dla zapewnienia wydajnego działania układów elektrycznych. Transformatory prądu ochronnego są używane do monitorowania prądu obciążenia w obwodach elektrycznych. Stale mierząc prąd, operatorzy mogą określić faktyczne obciążenie systemu i podejmować świadome decyzje dotyczące zarządzania obciążeniem.
Na przykład w obiekcie przemysłowym CT można zainstalować w ośrodkach sterowania silnikiem w celu monitorowania prądu narysowanego przez poszczególne silniki. Jeśli silnik rysuje więcej prądu niż normalnie, może wskazywać na problem, taki jak usterka mechaniczna lub przeciążenie. Dzięki wcześniejszemu wykrywaniu tych problemów można zaplanować konserwację, aby zapobiec awarii silnika i skrócenia przestojów. Ponadto monitorowanie obciążenia może pomóc w optymalizacji wykorzystania zasobów elektrycznych. Jeśli obciążenie konkretnego podajnika zbliża się do jego pojemności, operatorzy mogą redystrybuować obciążenie na inne podajniki, aby uniknąć przeciążenia. NaszTransformator prądu pierwotnegojest dobrze - dostosowany do aplikacji do monitorowania obciążenia, oferując dokładny i rzeczywisty pomiar prądu.
Lokalizacja błędu
W dużych systemach elektroenergetycznych szybko lokalizacja błędów jest niezbędna do jak najszybszego zminimalizowania czasu awarii i przywrócenia mocy. Transformatory prądu ochronne odgrywają istotną rolę w lokalizacji błędów.
Gdy uskok występuje w systemie zasilania, zmienia się bieżący rozkład w systemie. CTS zainstalowane w różnych punktach sieci mogą mierzyć te zmiany prądu. Analizując bieżące dane z wielu CTS, algorytmy lokalizacji błędów można użyć do określenia przybliżonej lokalizacji błędu. Na przykład w sieci linii transmisji CT są instalowane na podstacjach i wzdłuż linii przesyłowej. Gdy wystąpi uszkodzenie, prądowe pomiary z tych CTS są używane do obliczenia odległości od błędu. Informacje te pomagają załodze konserwacyjnej szybko osiągnąć lokalizację uszkodzenia i przeprowadzić naprawy.
Wykrywanie błędów podłoża
Uskluby naziemne są powszechnym rodzajem uszkodzenia elektrycznego, które może stanowić znaczne zagrożenie bezpieczeństwa. Transformatory prądu ochronne są używane do wykrywania błędów uziemienia w układach elektrycznych.
W trójfazowym układzie elektrycznym, w normalnych warunkach, suma prądów w trzech fazach wynosi zero. Jednak gdy nastąpi uszkodzenie uziemienia, występuje nierównowaga prądów fazowych, a prąd przepływa przez ścieżkę uziemienia. CT można wykorzystać do pomiaru prądów fazowych i wykrywania tej nierównowagi. Specjalne przekaźniki ochronne podłoża są następnie używane w połączeniu z CTS w celu wykrycia błędu uziemienia i podjęcia odpowiedniego działania, takiego jak potknięcie wyłącznika. W panelu elektrycznym mieszkalnym przenikliwość obwodu uziemienia (GFCI) wykorzystuje transformator prądu ochronnego do monitorowania równowagi prądu między przewodami gorącymi i neutralnymi. W przypadku wykrycia błędu gruntu GFCI podróżuje po obwodzie w ciągu milisekund, chroniąc mieszkańców przed porażeniem elektrycznym.
Kontrola jakości w produkcji
W procesie produkcyjnym urządzeń elektrycznych do celów kontroli jakości stosowane są transformatory prądu ochronne. Podczas produkcji transformatorów, silników i innych elementów elektrycznych CTS są używane do pomiaru prądu podczas testowania.
Producenci muszą upewnić się, że ich produkty spełniają określone kryteria wydajności elektrycznej. Używając CTS do pomiaru prądu podczas testowania, mogą one zweryfikować właściwe funkcjonowanie sprzętu. Na przykład w elektrowni produkcyjnej transformatora CTS są używane do pomiaru prądów NO - pełnego obciążenia transformatorów. Jeśli zmierzone prądy odbiegają od oczekiwanych wartości, mogą wskazywać na wadę produkcyjną, a transformator może zostać ponownie pracowany lub odrzucony.
Integracja z inteligentnymi siatkami
Wraz z rozwojem inteligentnych siatków prądowe transformatory stają się jeszcze ważniejsze. Inteligentne siatki wymagają realnego monitorowania i kontroli systemu zasilania. CTS są zintegrowane z zaawansowanymi systemami komunikacji i sterowania w celu zapewnienia dokładnych bieżących danych do zarządzania siatką.
W inteligentnej siatce CT można podłączyć do czujników i urządzeń komunikacyjnych, które przesyłają bieżące dane do centralnego centrum sterowania. Dane te można wykorzystać do różnych celów, takich jak prognozowanie obciążenia, optymalizacja siatki i zarządzanie reakcją. Na przykład w szczytowych okresach zapotrzebowania centrum kontroli może wykorzystywać bieżące dane z CTS w celu ustalenia, które obszary siatki są pod wysokim obciążeniem i wdrożyć miary reakcji popytu, takie jak zmniejszenie zużycia energii obciążeń niezbędnych.
Wniosek
Transformatory prądu ochronne mają szeroki zakres zastosowań w systemach elektroenergetycznych, od ochrony i pomiaru systemu zasilania po lokalizację uszkodzeń i integrację z inteligentnymi siatkami. Jako niezawodny dostawca prądowych transformatorów ochronnych, jesteśmy zaangażowani w dostarczanie produktów wysokiej jakości, które spełniają różnorodne potrzeby naszych klientów.
Jeśli jesteś zainteresowany naszymi obecnymi transformatorami ochronnymi lub masz pytania dotyczące ich aplikacji, zachęcamy do skontaktowania się z nami w celu szczegółowej dyskusji. Nasz zespół ekspertów jest gotowy pomóc w wyborze odpowiednich produktów do konkretnych wymagań i zapewnienia najlepszych rozwiązań dla systemów elektrycznych. Pracujmy razem, aby zapewnić bezpieczeństwo, niezawodność i wydajność systemów zasilania.
Odniesienia
- Blackburn, JL (1998). Przekazanie ochronne: zasady i zastosowania. Marcel Dekker.
- Gross, CA (1986). Analiza systemu zasilania. Wiley.
- Stevenson, WD (1982). Elementy analizy systemu zasilania. McGraw - Hill.
